Поворотный фитинг с переборочной гайкой 1ПФ 3/4

Поворотный фитинг с переборочной гайкой 1ПФ 3/4 - фото

Применение: Поворотный фитинг высокого давления(прямой вертлюг) - устанавливается для исключения скручивания РВД между гидравлическим шлангом и неподвижным узлом машины. Область применения поворотных фитингов высокого давления: КМУ, экскаваторы, автомобильные краны, прицепы и прочее.

Примечания конструкции: Содержит износостойкие уплотнения , допускающие круговое вращения полукорпусов вращающегося соединения. Поворотная функция позволяет производить вращение в обе стороны на 360° при полном  рабочем давлении.

Аналоги: A170602.01.01, GGL, SJL.

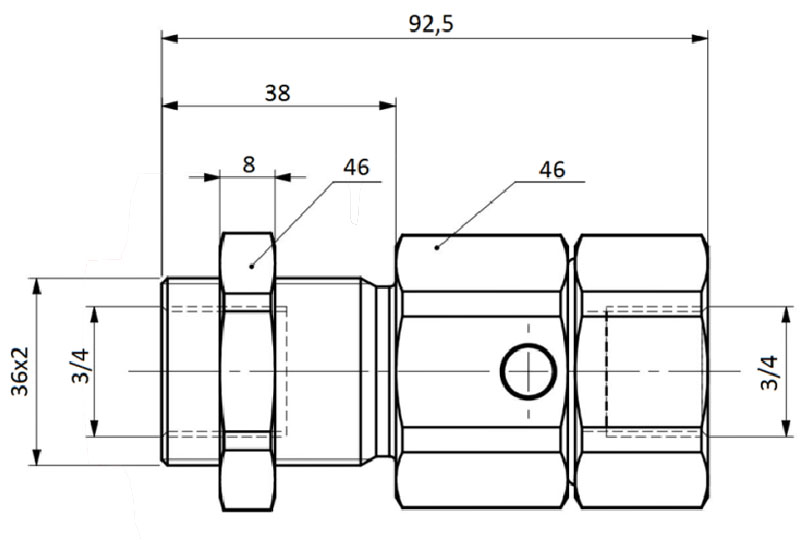

Габаритный чертеж

    схема

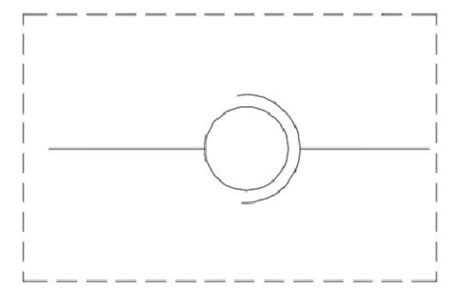

Гидравлическая схема

схема

Характеристики

 Типоразмер G 3/4

Максимальное давление, Bar 350

Расход л/мин 120

Применяемость

Велмаш, Соломбалец, Атлант, Palfinger, Клинцы, Галичанин, Инман, Loglift, Харвестер, Форвардер, валочно-пакетирующие машины.
