АТЛАНТ-С 120-00 КС (ЛВ-220)

АТЛАНТ-С 120-00 КС (ЛВ-220) - фото

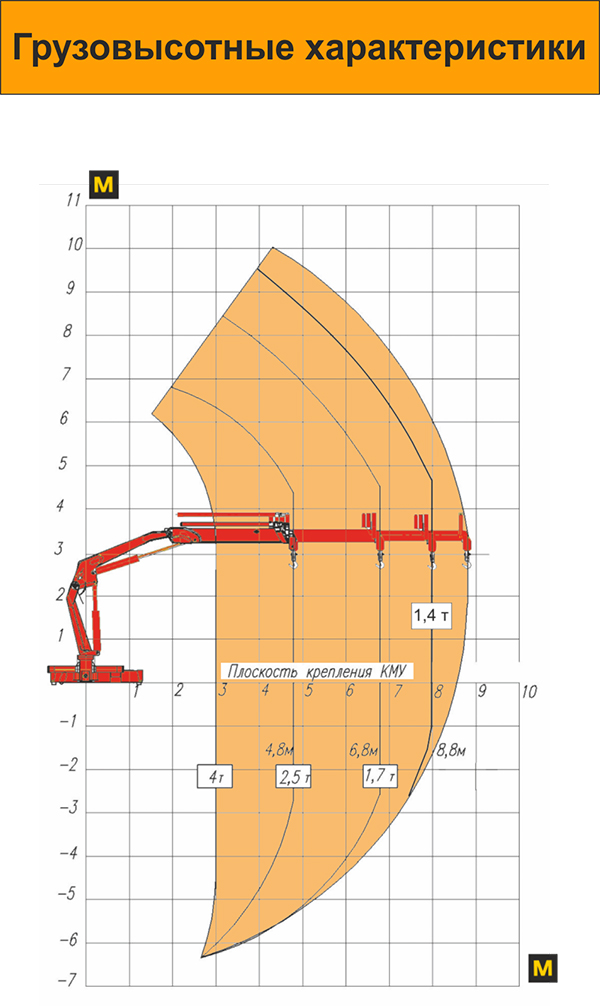

КМУ ЛВ-220 благодаря отличной грузовысотной характеристике, прочности и компактности в транспортном положении, пользуется спросом в строительстве, нефтегазовом и строительнодорожном комплексах и многих  других отраслях экономики. Она успешно применяется на различных базовых автомобилях: КаМАЗ, Урал, МАЗ, КрАЗ и на автомобилях других производителей.

КМУ ЛВ-220 эффективна для механизированной погрузки, разгрузки и монтажа длинномерного нефтяного оборудования (глубинно-насосных штанг, насосно-компрессорных труб) в составе агрегатов УЭЦН-АТЭ-6БМ, АТЭ-6Б для установок электропогружных центробежных насосов, барабана с кабелем, трансформаторов и комплексного устройства, входящего в состав УЭЦН, а также машин типа АРОК, АНРВ, АПШ и др.

Дополнительное оборудование: гидравлическая лебёдка, гидробур, грейферы для круглых материалов, для металлолома,сыпучих материалов, захваты для бордюров и бочек, подхваты для поддонов.

Техническая характеристика
Грузовой момент, т.м   12,0
Максимальный вылет, м   8,8 или 10,8 или 12,8
Грузоподъёмность на максимальном вылете, т   1,3
Грузоподъёмность максимальная на вылете 3,0 м, т   4,0
Угол поворота, градус   375
Максимальный крутящий момент механизма поворота, т.м   1,8
Расстояние между опорами в рабочем состоянии, м   5,35
Масса с крюковой подвеской, кг   2360
Максимальная высота подъема, м   10
Максимальная глубина опускания, м   5,4
Габаритные размеры в транспортном положении, м   длина 2,5; ширина 0,93; высота 2,38
Рабочее давление в гидросистеме, мПа   23
Рекомендуемая подача насоса, л/мин   40
Потребляемая мощность при подаче насоса 40л/мин, квт   18
