Трактор-Болотоход Т10МБ

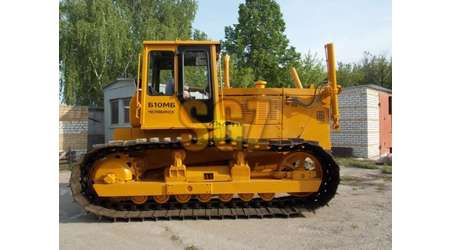

Трактор-Болотоход Т10МБ - фото

Трактор гусеничный промышленный тягового класса 10. Предназначен для выполнения в агрегате с бульдозерным, бульдозерно-рыхлительным и прицепным оборудованием землеройно-транспортных работ в строительстве, в горнодобывающей промышленности, в мелиорации, ирригации и других отраслях на грунтах с малой несущей способностью (болота, снежный покров, оттаявший мёрзлый грунт и др.).

Трактор может использоваться в составе сложных инженерных машин: краны-трубоукладчики, буровые машины, сваебойные машины, грунторезы, кабелеукладчики, в составе многих других машин. Трактор может эксплуатироваться в районах с умеренным и холодным климатом с обеспечением его работоспособности при температурах окружающего воздуха до минус 50 °С и, при соответствующем исполнении, в районах с тропическим климатом.

Технические характеристики

  • Максимальное тяговое усилие (не менее) – 142 кН / 14,5 тс
  • Конструктивная скорость:
  • Передний ход – 2,6…10,4 км/час
  • Задний ход – 3,0…10,2 км/час
  • Тип шасси – гусеничный
  • Двигатель: Д-180 (180 л.с.), ЯМЗ-238 (190 л.с.).
  • Система пуска: электростартерная, пусковой двигатель.

Несущая система:

Рамная, сварная. Необходимая жесткость обеспечивается пространственной конструкцией корпуса бортовых фрикционов, к которому приварены лонжероны коробчатого сечения, бампером и коробкой балансирной балки, приваренных к лонжеронам.

Ходовая система:

  • Подвеска тележки трёхточечная с жёсткой балансирной балкой и микроподрессориванием.
  • Опорных катков с каждой стороны – 7 шт.
  • Поддерживающих катков с каждой стороны – 2 шт.
  • Механизм натяжения гусеницы – гидравлический.
  • Ширина гусеницы – 900 или 690 мм.
  • Высота грунтозацепа – 65 мм.
  • Удельное давление на грунт – 0,042 Мпа.

Трансмиссия:

Механическая. Коробка передач – четырёх вальная, с шестернями постоянного зацепления, обеспечивает восемь скоростей переднего и четыре – заднего хода. Постоянно замкнутая муфта сцепления, гидросервированная, сухого трения.

Гидравлическая система:

  • Раздельно-агрегатная с насосом шестеренного типа.
  • Номинальное давление в системе – 16 Мпа.

Электрооборудование:

  • Номинальное напряжение – 24 В.
  • Генератор переменного тока мощностью – 1 кВт.
  • Аккумуляторные батареи – 2 шт.

Общее:

  • Габариты (Д×Ш×В), мм – 4670×3230×3180.
  • Дорожный просвет (на твёрдом грунте) – 435 мм
  • Масса конструкционная – 17600 кг.

Комплектация

На трактор может быть установлена задняя навеска:

  • жёсткое или маятниковое прицепное устройство,
  • однозубый рыхлитель,
  • тяговая лебёдка,
  • кран прицепной,
  • прочее специализированное оборудование.

На трактор может быть установлена передняя навеска – бульдозерный отвал.

Трактор может быть оснащён:

  • шести- или четырёхгранной кабиной оператора,
  • двигателем Д-180 (180 л.с.) или ЯМЗ-238 (190 л.с.),
  • электростартерной системой пуска или пусковым двигателем,
  • прочим дополнительным оборудованием.
