Стационарный гидроманипулятор для леса Атлант-С 140-05C (ЛВ-190-05)

Стационарный гидроманипулятор для леса Атлант-С 140-05C (ЛВ-190-05) - фото

Стационарный гидроманипулятор Атлант - С-140-05С (ЛВ-190-05) с грузовым моментом 14,0 т.м и вылетом стрелы 7,5 м с подъемной кабиной или с постом управления на колонне предназначен для работы на предприятиях лесопромышленного комплекса, целлюлозно-бумажных и деревообрабатывающих предприятиях и на погрузке-разгрузке железнодорожных полувагонов.

Возможна комплектация гидроманипуляторами в стационарном исполнении Атлант-С-140-07С (ЛВ-190-07С) с грузовым моментом 14,0 т.м и вылетом 9 м.

По заявке потребителя вылет может быть увеличен до 10 м.

Стационарные гидроманипуляторы устанавливаются на постамент с трапом с насосной станцией мощностью 30 кВт и напряжением 380 в.

Возможна комплектация насосной станции теплонагревателем типа ТЭ-Н-60В и (или) охладителем. Нагрев или охлаждение и поддержание температуры рабочей жидкости контролируются датчиками.

Включение привода производится с пульта управления насосной станцией, а управление гидроманипулятором с поста управления, расположенного в кабине (два джойстика и две педали) или на  колонне.

При комплектации двухконтурной системой управления производительность увеличивается в 1,8 раза.

Гидроманипуляторы изготавливаются из высокопрочной низколегированной стали и комплектуется гидравликой ведущих мировых производителей из Швеции, Финляндии, Италии.

Температура окружающего воздуха при эксплуатации от -40“ до +40“С при хранении до -50“С.

Кабина оператора КАБ-1 с подъемником (ход гидроцилиндра механизма подъема 1400 мм) комплектуется отопителем типа Планар или Вебасто, стеклоочистителем, фарами.

Техническая характеристика
Грузовой момент, т.м   14,0
Максимальный вылет, м   7,5

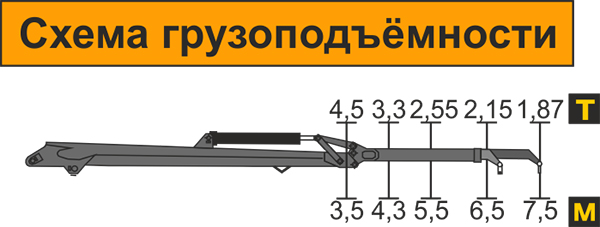

Грузоподъёмность на максимальном вылете, т   1,87
Грузоподъёмность максимальная на вылете 3,0 м, т   4,5
Угол поворота, градус   400
Максимальный крутящий момент механизма поворота, т.м   2,9
Масса без ротатора и захвата, кг   2100
Площадь сечения захвата при сомкнутых концах челюстей, м2   0,4
Масса захвата для леса (0,4 м2) с ротатором, кг   280

140-05C (ЛВ-190-05)
