АТЛАНТ-С 150-06 К (ЛВ-190-06)

АТЛАНТ-С 150-06 К (ЛВ-190-06) - фото

Крано-манипуляторная установка ЛВ-190-06, (08) успешно применяются на различных базовых автомобилях: КаМАЗ, Урал, КрАЗ, МАЗ и иностранного производства. Удобна для перевозки длинных грузов. Позволяет максимально механизировать погрузочно-разгрузочные работы, снизить их себестоимость и облегчить условия труда. Эти КМУ работают надежно и эффективно в составе погрузочно-транспортных машин для перевозки строительных материалов. Наиболее эффективна при установке на заднем свесе автомобиля типа КаМАЗ с прицепом для перевозки пакетов кирпича. КМУ эффективна для механизированной погрузки, разгрузки и монтажа длинномерного нефтяного оборудования (глубинно насосных штанг, нососно-компрессорных труб) в составе агрегатов УЭЦН-АТЭ-6БМ, АТЭ-6Б на базе автомобиля УРАЛ 4320-1912-30, для установок электропогружных центробежных насосов УЭЦН и другой спецтехники для нефтяного комплекса. По заявке потребителя гидроманипулятор может комплектоваться гидравлической тросовой лебедкой, грейфером для леса ЛВ-185-61, ЛВ-185-49, грейфером металлолома: ЛВ-185-98, ЛВ-185-97, ЛВ-185-99, грейфером для сыпучих материалов: ЛВ-185-50.700, «вилочным грейфером» ЛВ-185-50.800, гидробуром, навесом для оператора, кабиной оператора с механизмом подъемом КАБ-01.

Технические характеристики АТЛАНТ-С 150-06 К (ЛВ-190-06)

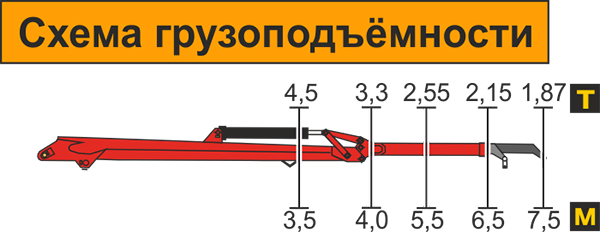

Грузовой момент
кНм
150
Наибольший вылет
м
7,5
Ход удлинителя стрелы
м
1
Угол поворота
градус
380
Угол подъема стрелы
градус
72
Мах высота подъема
м
9,3
Мах глубина опускания
м
2,7
Момент поворота,брутто
кНм
23

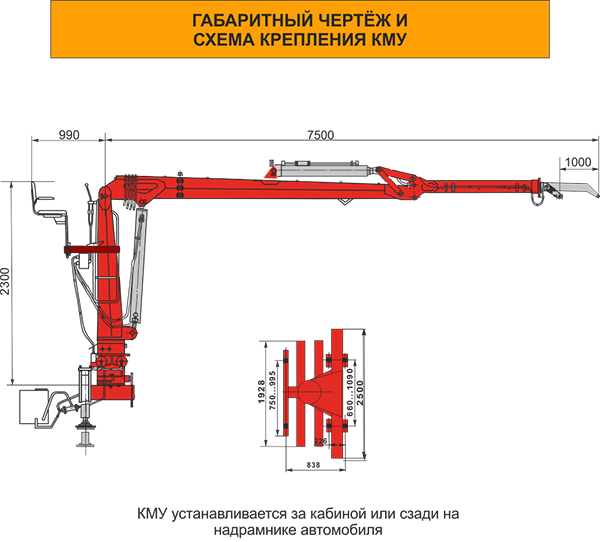

Габаритные размеры в транспортном положении
Длина,м
2,5
Ширина,м
0,93
Высота,м
2,38
Расстояние между опорами в рабочем состоянии
м
3,9 (5,85)
Масса с крюковой подвеской
кг
2200 (2340)
Рабочее давление в гидросистеме
МПа
20
Потребляемая мощность
кВт
18
Номинальная подача одноконтурная
л / мин
40
аутригеры

выдвижные
(с гидравлическим
выдвижением опор)
